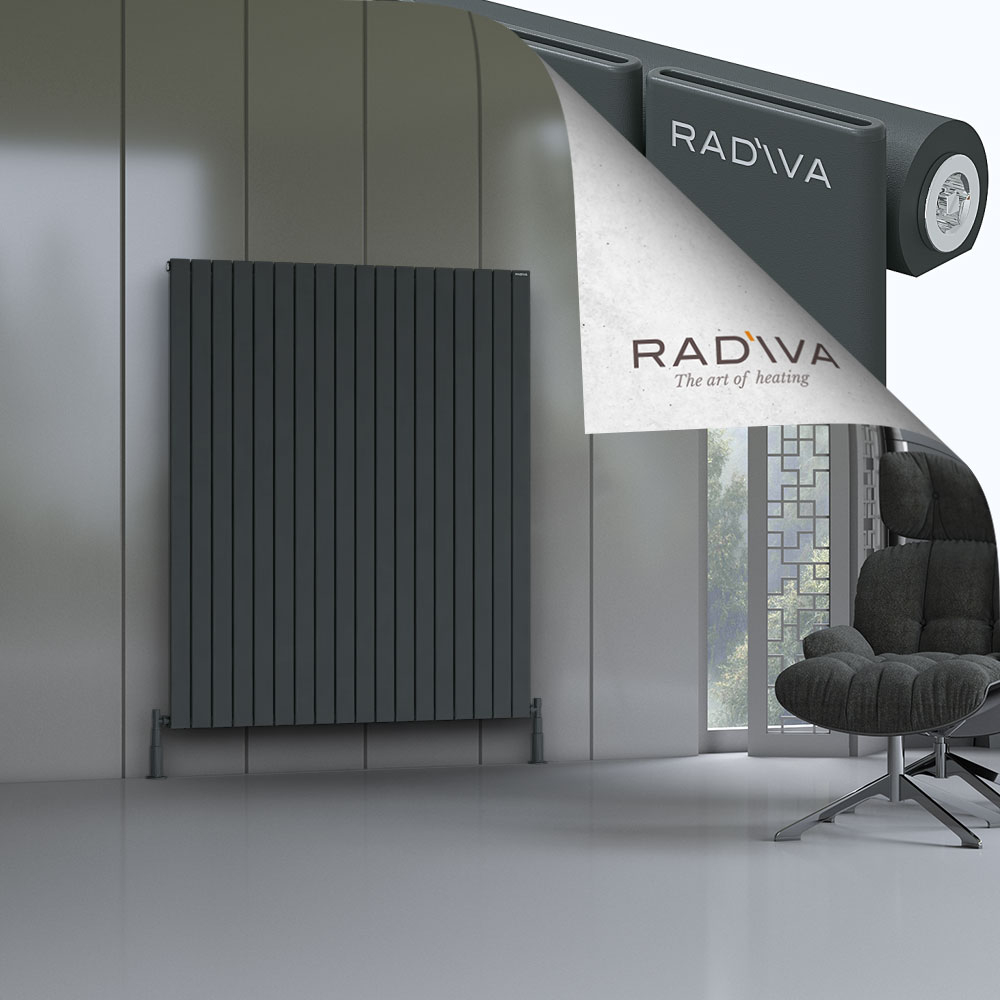

Arno Radiateur En Aluminium 1600x1328 Anthracite Foncé

Informations techninques

• Model = Arno

• Matériel = Aluminium

• Hauteur = 1600 mm

• Largeur = 1328 mm

• Couleur / Revêtement = Anthracite Foncé (Contactez votre représentant commercial pour les demandes de couleur spéciale, les couvercles chromés sont utilisés dans les radiateurs en aluminium de couleur spéciale)

• Paint Surface = Texture

• Nombre de sections = 18 Pièces

• Nombre total de profils = 18+0 Pièces

• Dimensions des profils = 50x25 mm

• Pression de service maximale = 10 bar

• Profondeur du radiateur = 48 mm

• Du mur au centre de l'entrée = 45 mm

• Distance entre mur et surface devant = 76,5 mm

• Dimension du filetage du radiateur = 1/2"

• Volume d'eau = 6,48 lt

• Poids = 30,05 kg

• Poids brute = 31,65 kg

• Dimension de carton = 166x140x8 cm

Options de axe

Choisissez votre radiateur avant d'ajouter au panier !

La distance de prélèvement correspond à la distance entre l'entrée et la sortie d'eau.

La compatibilité du radiateur que vous planifiez d'acheter avec votre installation existante est très importante.

Pour cette raison, nous fabriquons nos radiateurs avec de nombreuses options de tapping afin de s'adapter à tous les types de raccordement d'installation existant dans votre pays.

Si votre installation n'a pas encore été faite, choisissez "Entrée standard" en terme de délai de livraison !

Les options de tapping sont juste au-dessus du prix du produit.


Cliquez pour le guide d'installation du radiateur !



Lorsque vous choisissez l'option d'entrée standard lors de l'ajout de votre radiateur en aluminium au panier, vous pouvez le connecter à votre installation avec tous les types de connexion répertoriés ci-dessous et dont le titre est entrée standard (1-2-3-4-5-6 ).

Vous ou votre plombier (les plombiers sont expérimentés dans ce domaine) devez simplement placer le dérivateur d'eau,, que nous vous avons remis gratuitement dans la boîte de votre radiateur, entre la 1ère et la 2ème section selon le sens d'arrivée d'eau, selon à votre type de connexion standard.

Dans les schémas ci-dessous, le dérivateur d'eau est représenté par un CARRÉ noir.

Vous n'avez pas besoin d'appliquer de déviateur dans les formulaires d'assemblage si vous ne voyez pas d'inverseur dans le schéma.

• Entrée Standard1 = 1418 mm  (Entrée d'eau chaude en bas à gauche - Sortie d'eau froide en bas à droite)



• Entrée Standard2 = 1418 mm (Entrée d'eau chaude en bas à droite - Sortie d'eau froide en bas à gauche)



• Entrée Standard3  = 1418 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à droite)

• Entrée Standard4  = 1418 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à gauche)

• Entrée Standard5 = 1550 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à gauche)

• Entrée Standard6 = 1550 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à droite)

• Entrée du bas au milieu = 50 mm ( Entrée d'eau chaude côte à côte au milieu inférieur, sortie d'eau froide)

• Entrée du bas a droite = 50 mm ( Entrée d'eau chaude côte à côte en bas à droite, sortie d'eau froide)

• Entrée du bas a gauche = 50 mm ( Entrée d'eau chaude du côté inférieur gauche, sortie d'eau froide)

Puissance thérmique

Kcal/h


• Puissance thérmique  75/65-20° ∆t=50°C = 1928 Kcal/h

• Puissance thérmique  90/70-20° ∆t=60°C = 2429 Kcal/h

• Puissance thérmique  55/45-20° ∆t=30°C = 987 Kcal/h


Watt

• Puissance thérmique 75/65-20° ∆t=50°C = 2241 Watt

• Puissance thérmique  90/70-20° ∆t=60°C = 2824 Watt

• Puissance thérmique  55/45-20° ∆t=30°C = 1148 Watt


Btu

• Puissance thérmique  75/65-20° ∆t=50°C = 7647 Btu

• Puissance thérmique  90/70-20° ∆t=60°C = 9635 Btu

• Puissance thérmique  55/45-20° ∆t=30°C = 3917 Btu

SCHÉMA DE MONTAGE MURAL DU RADIATEUR EN ALUMINIUM

Les radiateurs en aluminium sont plus légers que les radiateurs à panneaux conventionnels ou les radiateurs décoratifs en acier et sont plus faciles à installer sur les cloisons sèches.

Avant de réaliser votre application murale en plaques de plâtre, vous devez préparer les profiles verticaux pour cloisons sèches dans la largeur appropriée pour nos radiateurs.

Le radiateur en aluminium que vous regardez maintenant a une hauteur de 1600 mm (représentée par H dans le diagramme), la largeur est de 1328 mm. (Représenté par W dans le diagramme.)

En conséquence, la valeur C que vous verrez dans le diagramme ci-dessus est de 1153 mm and the E value is 1490  mm.
