Informations techninques

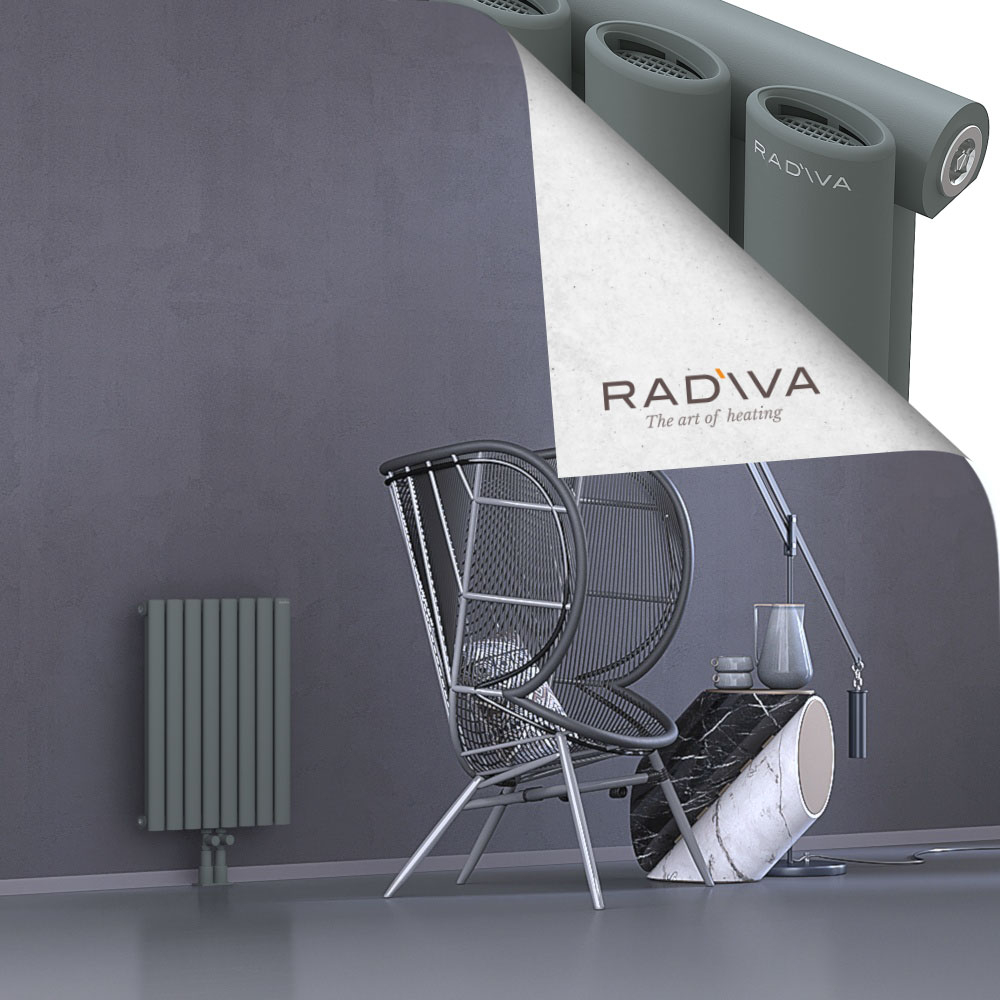

• Model = Bia
• Matériel = Aluminium
• Hauteur = 600 mm
• Largeur = 456 mm
• Couleur / Revêtement = Anthracite (Contactez votre représentant commercial pour les demandes de couleur spéciale, les couvercles chromés sont utilisés dans les radiateurs en aluminium de couleur spéciale)• Paint Surface = Texture
• Nombre de sections = 8 Pièces
• Nombre total de profils = 8+0 Pièces
• Dimensions des profils = 50x25 mm
• Pression de service maximale = 10 bar
• Profondeur du radiateur = 65 mm
• Du mur au centre de l'entrée = 45 mm
• Distance entre mur et surface devant = 90,5 mm
• Dimension du filetage du radiateur = 1/2"
• Volume d'eau = 1,2 lt
• Poids = 6,22 kg
• Poids brute = 7,15 kg
• Dimension de carton = 66x53x10 cmOptions de axe
Choisissez votre radiateur avant d'ajouter au panier !
La distance de prélèvement correspond à la distance entre l'entrée et la sortie d'eau.
La compatibilité du radiateur que vous planifiez d'acheter avec votre installation existante est très importante.
Pour cette raison, nous fabriquons nos radiateurs avec de nombreuses options de tapping afin de s'adapter à tous les types de raccordement d'installation existant dans votre pays.
Si votre installation n'a pas encore été faite, choisissez "Entrée standard" en terme de délai de livraison !
Les options de tapping sont juste au-dessus du prix du produit.
Cliquez pour le guide d'installation du radiateur !
Lorsque vous choisissez l'option d'entrée standard lors de l'ajout de votre radiateur en aluminium au panier, vous pouvez le connecter à votre installation avec tous les types de connexion répertoriés ci-dessous et dont le titre est entrée standard (1-2-3-4-5-6 ).
Vous ou votre plombier (les plombiers sont expérimentés dans ce domaine) devez simplement placer le dérivateur d'eau,, que nous vous avons remis gratuitement dans la boîte de votre radiateur, entre la 1ère et la 2ème section selon le sens d'arrivée d'eau, selon à votre type de connexion standard.
Dans les schémas ci-dessous, le dérivateur d'eau est représenté par un CARRÉ noir.
Vous n'avez pas besoin d'appliquer de déviateur dans les formulaires d'assemblage si vous ne voyez pas d'inverseur dans le schéma.• Entrée Standard1 = 546 mm (Entrée d'eau chaude en bas à gauche - Sortie d'eau froide en bas à droite)
• Entrée Standard2 = 546 mm (Entrée d'eau chaude en bas à droite - Sortie d'eau froide en bas à gauche)
• Entrée Standard3 = 546 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à droite)
• Entrée Standard4 = 546 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à gauche)
• Entrée Standard5 = 550 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à gauche)
• Entrée Standard6 = 550 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à droite)
• Entrée du bas au milieu = 50 mm ( Entrée d'eau chaude côte à côte au milieu inférieur, sortie d'eau froide)
• Entrée du bas a droite = 50 mm ( Entrée d'eau chaude côte à côte en bas à droite, sortie d'eau froide)
• Entrée du bas a gauche = 50 mm ( Entrée d'eau chaude du côté inférieur gauche, sortie d'eau froide)Puissance thérmique
Kcal/h
• Puissance thérmique 75/65-20° ∆t=50°C = 399 Kcal/h
• Puissance thérmique 90/70-20° ∆t=60°C = 503 Kcal/h
• Puissance thérmique 55/45-20° ∆t=30°C = 204 Kcal/h
Watt
• Puissance thérmique 75/65-20° ∆t=50°C = 464 Watt
• Puissance thérmique 90/70-20° ∆t=60°C = 585 Watt
• Puissance thérmique 55/45-20° ∆t=30°C = 238 Watt
Btu
• Puissance thérmique 75/65-20° ∆t=50°C = 1582 Btu
• Puissance thérmique 90/70-20° ∆t=60°C = 1993 Btu
• Puissance thérmique 55/45-20° ∆t=30°C = 810 Btu
SCHÉMA DE MONTAGE MURAL DU RADIATEUR EN ALUMINIUM
Les radiateurs en aluminium sont plus légers que les radiateurs à panneaux conventionnels ou les radiateurs décoratifs en acier et sont plus faciles à installer sur les cloisons sèches.
Avant de réaliser votre application murale en plaques de plâtre, vous devez préparer les profiles verticaux pour cloisons sèches dans la largeur appropriée pour nos radiateurs.
Le radiateur en aluminium que vous regardez maintenant a une hauteur de 600 mm (représentée par H dans le diagramme), la largeur est de 456 mm. (Représenté par W dans le diagramme.)
En conséquence, la valeur C que vous verrez dans le diagramme ci-dessus est de 316 mm and the E value is 490 mm.Informations Sur La Garantie:5 AnnéesLivraison Info:28 Jours
-
