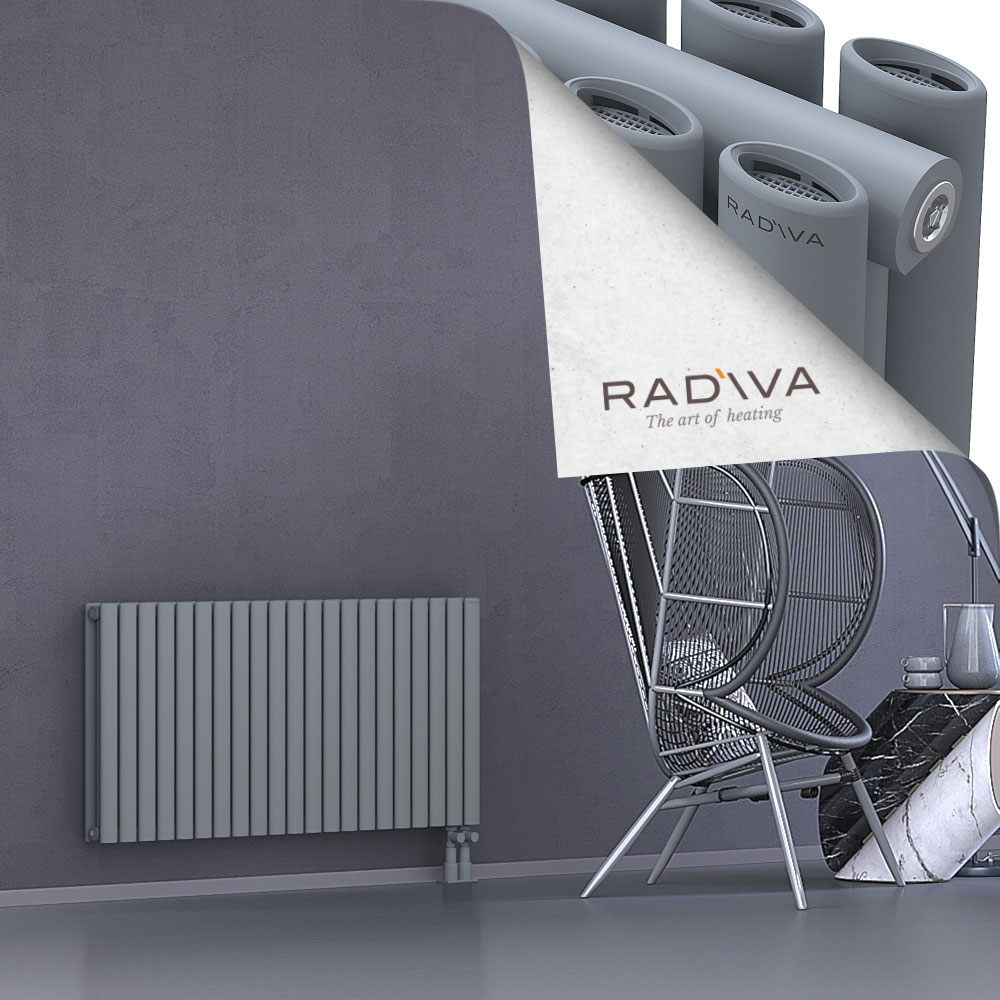

Tano Radiateur En Aluminium 600x1210 Gris

Informations techninques

• Model = Tano

• Matériel = Aluminium

• Hauteur = 600 mm

• Largeur = 1210 mm

• Couleur / Revêtement = Gris (Contactez votre représentant commercial pour les demandes de couleur spéciale, les couvercles chromés sont utilisés dans les radiateurs en aluminium de couleur spéciale)

• Paint Surface = Texture

• Nombre de sections = 21 Pièces

• Nombre total de profils = 21+21 Pièces

• Dimensions des profils = 50x25 mm

• Pression de service maximale = 10 bar

• Profondeur du radiateur = 91 mm

• Du mur au centre de l'entrée = 65 mm

• Distance entre mur et surface devant = 111 mm

• Dimension du filetage du radiateur = 1/2"

• Volume d'eau = 3,15 lt

• Poids = 22,07 kg

• Poids brute = 25,38 kg

• Dimension de carton = 66x128x12 cm

Options de axe

Choisissez votre radiateur avant d'ajouter au panier !

La distance de prélèvement correspond à la distance entre l'entrée et la sortie d'eau.

La compatibilité du radiateur que vous planifiez d'acheter avec votre installation existante est très importante.

Pour cette raison, nous fabriquons nos radiateurs avec de nombreuses options de tapping afin de s'adapter à tous les types de raccordement d'installation existant dans votre pays.

Si votre installation n'a pas encore été faite, choisissez "Entrée standard" en terme de délai de livraison !

Les options de tapping sont juste au-dessus du prix du produit.


Cliquez pour le guide d'installation du radiateur !



Lorsque vous choisissez l'option d'entrée standard lors de l'ajout de votre radiateur en aluminium au panier, vous pouvez le connecter à votre installation avec tous les types de connexion répertoriés ci-dessous et dont le titre est entrée standard (1-2-3-4-5-6 ).

Vous ou votre plombier (les plombiers sont expérimentés dans ce domaine) devez simplement placer le dérivateur d'eau,, que nous vous avons remis gratuitement dans la boîte de votre radiateur, entre la 1ère et la 2ème section selon le sens d'arrivée d'eau, selon à votre type de connexion standard.

Dans les schémas ci-dessous, le dérivateur d'eau est représenté par un CARRÉ noir.

Vous n'avez pas besoin d'appliquer de déviateur dans les formulaires d'assemblage si vous ne voyez pas d'inverseur dans le schéma.

• Entrée Standard1 = 1300 mm  (Entrée d'eau chaude en bas à gauche - Sortie d'eau froide en bas à droite)



• Entrée Standard2 = 1300 mm (Entrée d'eau chaude en bas à droite - Sortie d'eau froide en bas à gauche)



• Entrée Standard3  = 1300 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à droite)

• Entrée Standard4  = 1300 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à gauche)

• Entrée Standard5 = 550 mm (Entrée d'eau chaude en haut à gauche - Sortie d'eau froide en bas à gauche)

• Entrée Standard6 = 550 mm (Entrée d'eau chaude en haut à droite - Sortie d'eau froide en bas à droite)

• Entrée du bas au milieu = 50 mm ( Entrée d'eau chaude côte à côte au milieu inférieur, sortie d'eau froide)

• Entrée du bas a droite = 50 mm ( Entrée d'eau chaude côte à côte en bas à droite, sortie d'eau froide)

• Entrée du bas a gauche = 50 mm ( Entrée d'eau chaude du côté inférieur gauche, sortie d'eau froide)

Puissance thérmique

Kcal/h


• Puissance thérmique  75/65-20° ∆t=50°C = 1551 Kcal/h

• Puissance thérmique  90/70-20° ∆t=60°C = 1954 Kcal/h

• Puissance thérmique  55/45-20° ∆t=30°C = 794 Kcal/h


Watt

• Puissance thérmique 75/65-20° ∆t=50°C = 1803 Watt

• Puissance thérmique  90/70-20° ∆t=60°C = 2272 Watt

• Puissance thérmique  55/45-20° ∆t=30°C = 924 Watt


Btu

• Puissance thérmique  75/65-20° ∆t=50°C = 6152 Btu

• Puissance thérmique  90/70-20° ∆t=60°C = 7752 Btu

• Puissance thérmique  55/45-20° ∆t=30°C = 3151 Btu

SCHÉMA DE MONTAGE MURAL DU RADIATEUR EN ALUMINIUM

Les radiateurs en aluminium sont plus légers que les radiateurs à panneaux conventionnels ou les radiateurs décoratifs en acier et sont plus faciles à installer sur les cloisons sèches.

Avant de réaliser votre application murale en plaques de plâtre, vous devez préparer les profiles verticaux pour cloisons sèches dans la largeur appropriée pour nos radiateurs.

Le radiateur en aluminium que vous regardez maintenant a une hauteur de 600 mm (représentée par H dans le diagramme), la largeur est de 1210 mm. (Représenté par W dans le diagramme.)

En conséquence, la valeur C que vous verrez dans le diagramme ci-dessus est de 1070 mm and the E value is 490  mm.
