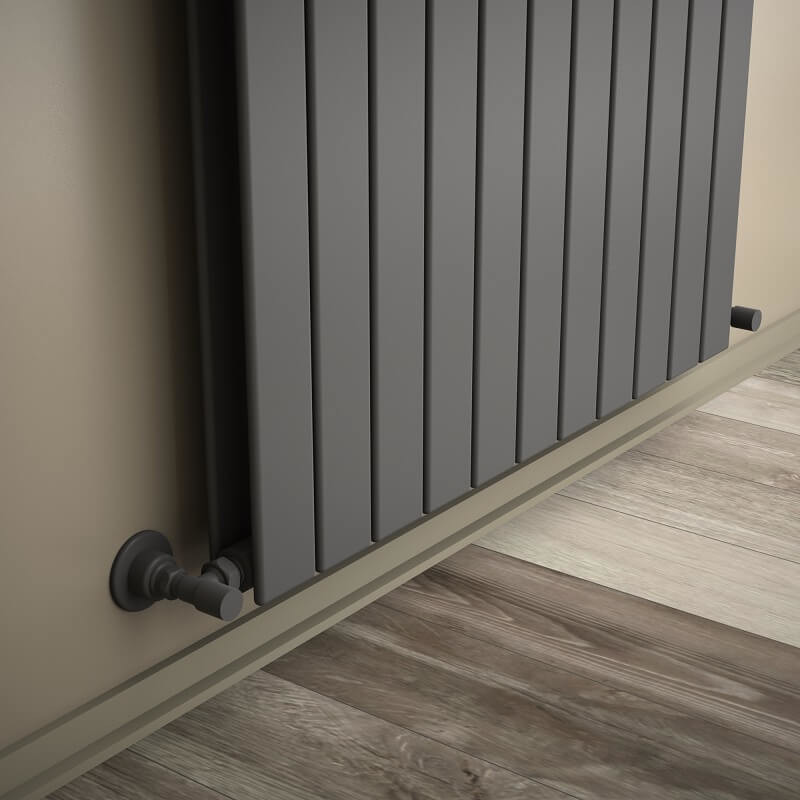

Type 20V Radiateur Décoratif 2200x810 Anthracite

INFORMATIONS TECHNINQUES

• Model = 20V

• Matériel =Acier

• Hauteur=2200 mm

• Largeur=736 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=10 Pièces

• Nombre total de profils=10+10 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=23,2 lt

• Weight=70,7 kg

• Poids brute=75,86 kg

• Dimension de carton=78x225x9,6 cm

TAPPING OPTIONS

• Entrée Standard1 =826 mm

• Entrée Standard2 =2150 mm

• Croix d'entrée standard =826 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 2093 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2638Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=1072 Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2433 Watt

• Puissance thérmique90/70-20°?t=60°C=3066 Watt

• Puissance thérmique55/45-20°?t=30°C=1246 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=8302 Btu

• Puissance thérmique90/70-20°?t=60°C=10461 Btu

• Puissance thérmique55/45-20°?t=30°C=4251 Btu
