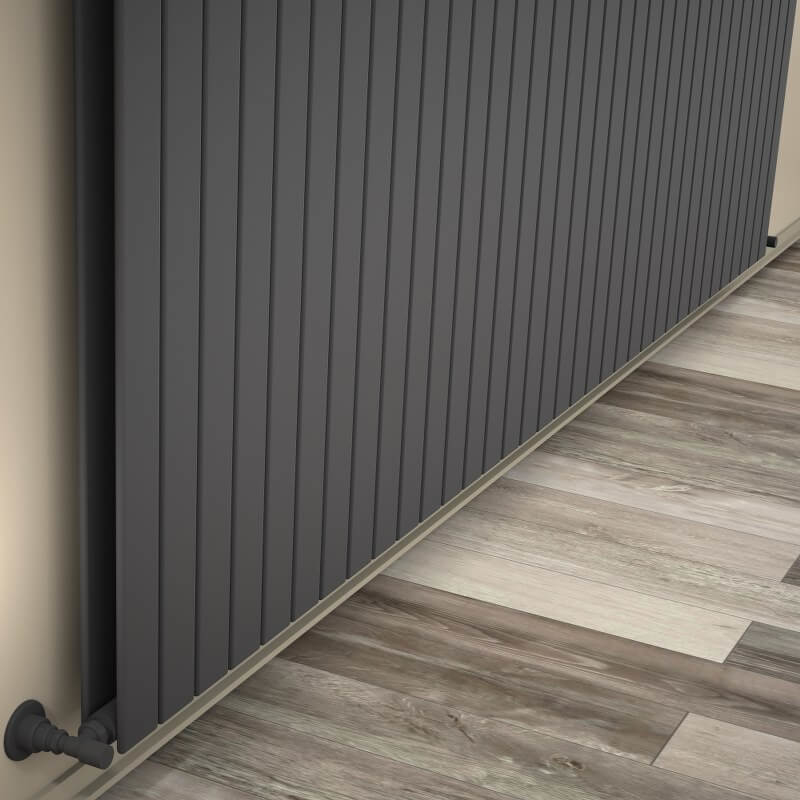

Type 20V Radiateur Décoratif 600x2586 Anthracite

INFORMATIONS TECHNINQUES

• Model = 20V

• Matériel =Acier

• Hauteur=600 mm

• Largeur=2512 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=34 Pièces

• Nombre total de profils=34+34 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=25,1 lt

• Weight=70,5 kg

• Poids brute=75,33 kg

• Dimension de carton=256x65x9,6 cm

TAPPING OPTIONS

• Entrée Standard1 =2602 mm

• Entrée Standard2 =550 mm

• Croix d'entrée standard =2602 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 2309 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2910Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=1183 Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2684 Watt

• Puissance thérmique90/70-20°?t=60°C=3382 Watt

• Puissance thérmique55/45-20°?t=30°C=1375 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=9158 Btu

• Puissance thérmique90/70-20°?t=60°C=11540 Btu

• Puissance thérmique55/45-20°?t=30°C=4689 Btu
