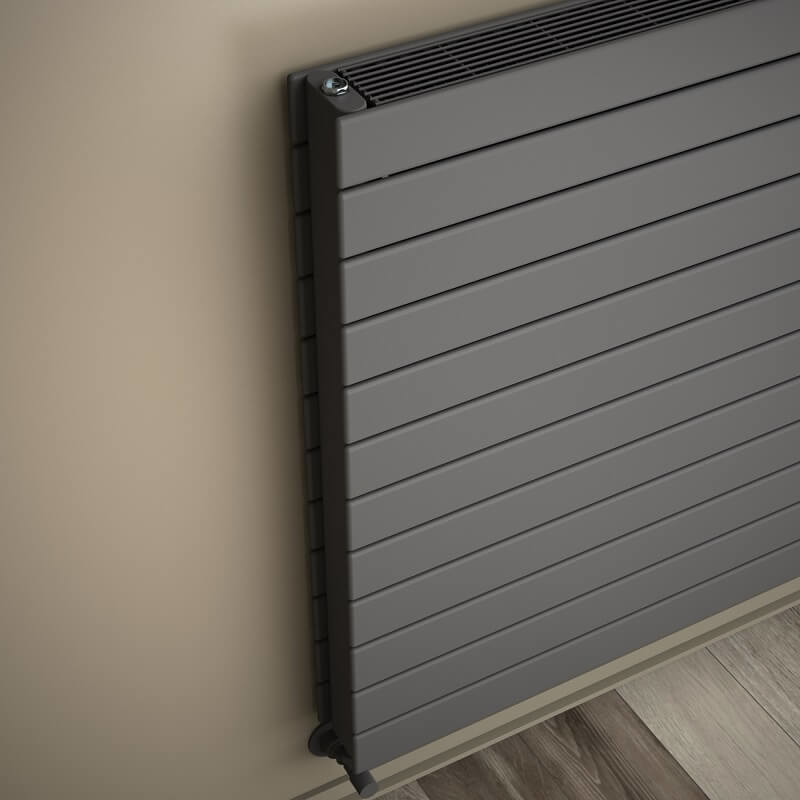

Type 22H Radiateur Décoratif 884x2400 Anthracite

INFORMATIONS TECHNINQUES

• Model = 22H

• Matériel =Acier

• Hauteur=884 mm

• Largeur=2300 mm

• Couleur / Revêtement=Anthracite

• Nombre de sections=12 Pièces

• Nombre total de profils=12+12 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=30x80 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=100 mm

• Du mur au centre de l'entrée=85 mm

• Distance entre mur et surface devant =135 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=30,4 lt

• Weight=122,4 kg

• Poids brute=128,8 kg

• Dimension de carton=94x236x13,6 cm

TAPPING OPTIONS

• Entrée Standard=2250 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=2390mm

• Croix en haut à droite / en bas à gauche=2390mm

• Croix haut-gauche / bas-droite=2390mm

• Côté - droit=850mm

• Côté - gauche=850mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 4427 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=5579Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=2267Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=5147 Watt

• Puissance thérmique90/70-20°?t=60°C=6486 Watt

• Puissance thérmique55/45-20°?t=30°C=2636 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=17562 Btu

• Puissance thérmique90/70-20°?t=60°C=22129 Btu

• Puissance thérmique55/45-20°?t=30°C=8992 Btu
