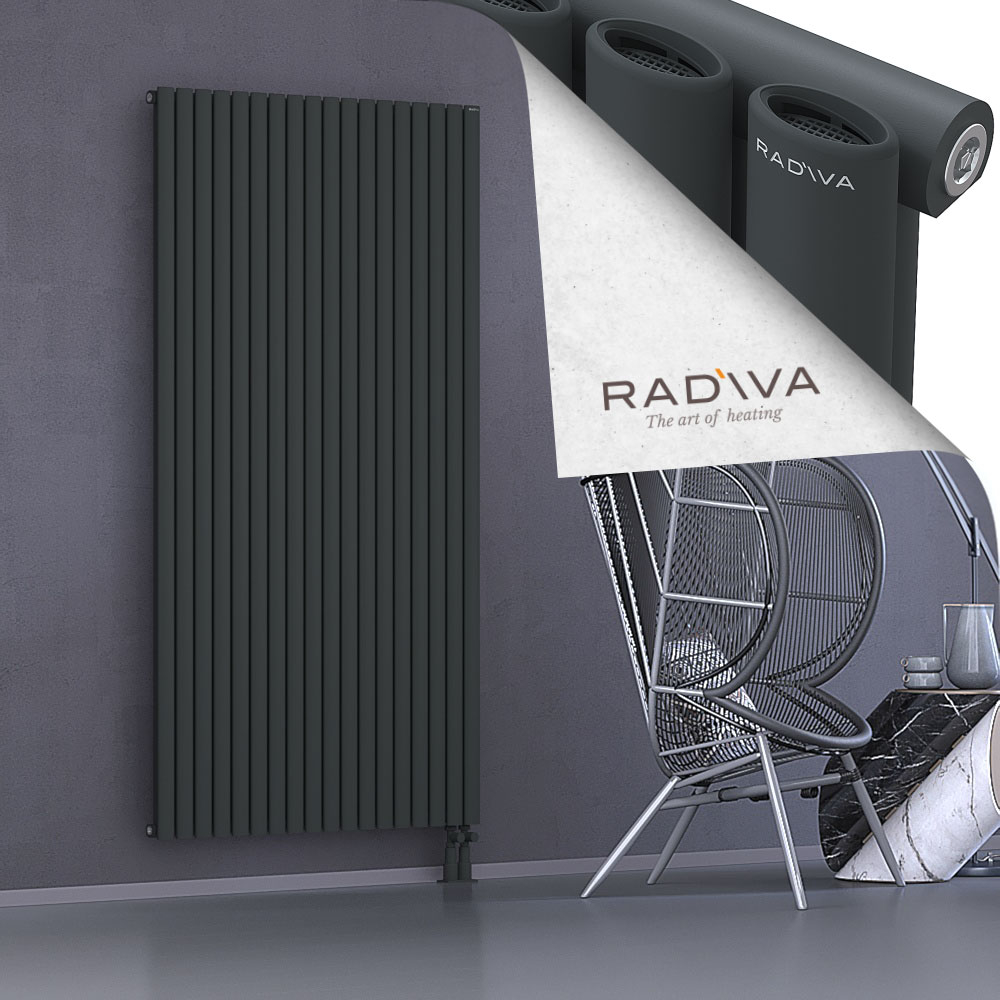

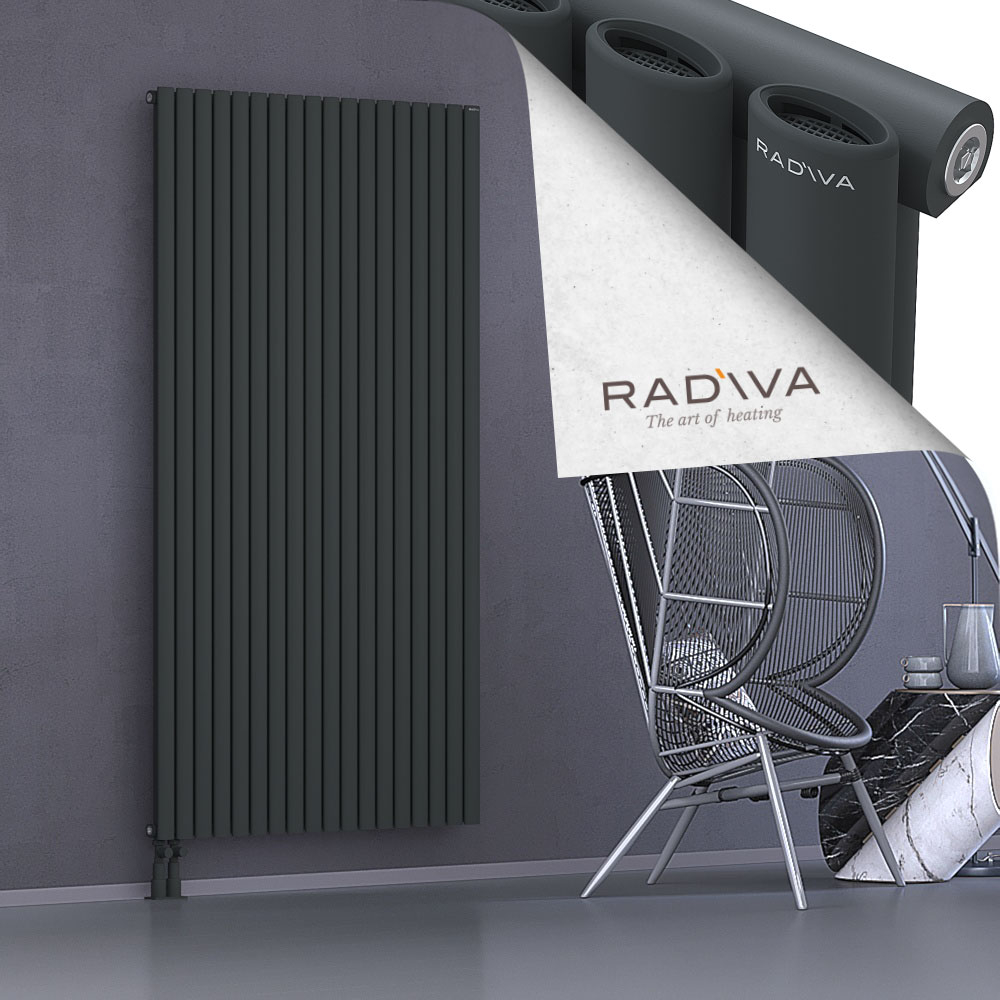

Bia Alüminyum Radyatör 1900x1036 Koyu Antrasit

BİA MODEL KOYU ANTRASİT ALÜMİNYUM RADYATÖR

İncelemekte olduğunuz, 18 Dilimli, 1900x1036 mm mm Ölçüsündeki Koyu Antrasit Alüminyum Radyatörünüz için ihtiyaç duyacağınız tüm radyatör özelliklerini ve teknik bilgilerini bu sayfada bulabilirsiniz.

Radiva olarak en önemli görevimiz, incelediğiniz alüminyum radyatörün, mekanınızı ısıtmasını sağlamak, mevcut tesisatınıza uyduğundan emin olmaktır.

TEKNİK BİLGİLER

• Model = Bia

• Malzeme = Alüminyum

• Yükseklik = 1900 mm

• Genişlik = 1036 mm

• Renk/Kaplama = Gri (Özel Renk Taleplerinizde Satış Temsilciniz İle Görüşünüz, Özel Renk Alüminyum Radyatörlerde Krom Kapak Kullanılmaktadır)

• Renk Yüzeyi = Pütürlü (Texture)

• Dilim Adedi = 18 Adet

• Toplam Profil Adedi (Ön+Arka) = 18+0 Adet

• Profil Ölçüsü = 50x25 mm

• Maksimum Çalışma Basıncı = 10 bar

• Radyatör Derinliği = 65 mm

• Diş Merkezi Duvar Uzaklığı = 45 mm

• Duvar-Ön Yüz Uzaklığı = 90,5 mm

• Radyatör Diş Ölçüsü = 1/2"

• Su Hacmi = 7,56 lt

• Ağırlık = 33,91 kg

• Kutulu Ağırlık = 39 kg

• Kutu Ölçüsü = 196x111x10 cm

AKS SEÇENEKLERİ

Radyatörünüzü Sepete Eklemeden Seçiniz!

AKS, Su Giriş-Çıkış arası mesafeyi ifade etmektedir.

Almayı planladığınız radyatörünüzün, mevcut tesisatınıza uyumu çok önemlidir.

Bu sebeple, ülkemizdeki mevcut tesisat bağlantı şekillerinin tümüne uyum sağlayabilmek adına radyatörlerimizi birçok AKS seçeneği ile üretiyoruz.

Henüz tesisatınız yapılmadı ise, teslim süresi açısından "Standart Giriş" seçeneğini seçiniz!

AKS Seçenekleri Hemen Yukarıda Ürün Fiyatının Yanındadır.

Radyatör Montaj Kılavuzu İçin Tıklayınız!

Alüminyum Radyatörünüzü Sepete Eklerken Standart Giriş Seçeneğini Seçtiğinizde, Aşağıda Belirtilen ve Başlığında Standart Giriş(1-2-3-4-5-6) Yazan Tüm Bağlantı Şekilleri İle Tesisatınıza Bağlayabilirsiniz.

Radyatörünüzün Kutusunun İçerisinde Sizlere Ücretsiz Olarak Verdiğimiz Su Yönlendiricisini Standart Bağlantı Tipinize Göre, Kendiniz veya Tesisatçınız (Tesisatçılar Bu Konuda Deneyimlidir) Su Giriş Yönüne Göre 1 ve 2. Dilimin Arasına Basit Bir Şekilde Yerleştirmelisiniz.

Aşağıdaki Şemalarda Su Yönlendiricisi Siyah KARE ile Gösterilmektedir.

Şemada Yönlendirici Görmediğiniz Montaj Şekillerinde Herhangi Bir Yönlendirici Uygulamanız Gerekmemektedir.

• Standart Giriş1 = 1126 mm Aks Arası (Alt Sol Sıcak Su Giriş - Alt Sağ Soğuk Su Çıkış)



• Standart Giriş2 = 1126 mm (Alt Sağ Sıcak Su Giriş - Alt Sol Soğuk Su Çıkış)



• Standart Giriş3 = 1126 mm (Üst Sol Sıcak Su Giriş - Alt Sağ Soğuk Su Çıkış)

• Standart Giriş4 = 1126 mm (Üst Sağ Sıcak Su Giriş - Alt Sol Soğuk Su Çıkış)

• Standart Giriş5 = 1850 mm (Üst Sol Sıcak Su Giriş - Alt Sol Soğuk Su Çıkış)

• Standart Giriş6 = 1850 mm (Üst Sağ Sıcak Su Giriş - Alt Sağ Soğuk Su Çıkış)

• Alt Orta Giriş = 50 mm ( Alt Orta Yan Yana Sıcak Su Giriş, Soğuk Su Çıkış)

• Alt Sağ Giriş = 50 mm ( Alt Sağ Yan Yana Sıcak Su Giriş, Soğuk Su Çıkış)

• Alt Sol Giriş = 50 mm ( Alt Sol Yan Yana Sıcak Su Giriş, Soğuk Su Çıkış)

RADYATÖR ISIL GÜÇ DEĞERLERİ

İncelemekte olduğunuz Alüminyum Radyatör, hemen aşağıdaki bilgilendirme yazımızın altında belirtilen Isıl Güçleri vermektedir.

Radyatörünüzün mekanınızı istediğiniz gibi ısıtabilmesi için lütfen "Isı Kaybı" hesabını yapınız!

Bunun için sitemizdeki "Isı Kaybı Hesabı" makalemizden faydalanabilirsiniz.

Kendiniz hesaplamak istemiyor iseniz, satış temsilcilerimiz size yardımcı olmaktan mutluluk duyacaktır.

Satış temsilcilerimizin sizlere hızlı hizmet verebilmesi için lütfen aşağıdaki bilgileri hazır ediniz ;

1- Yaşadığınız Şehir

2- Isınma Şekli (Kombi-Merkezi Sistem-Isı Pompası)

3- Toplam Radyatör Kullanacağınız Mekan Sayısı

4- Her Mekanda Halihazırda Kaç Adet Radyatör İçin Tesisat Mevcuttur

5- Mevcut Tesisatlarınızın Bağlantı Şekilleri (Yukarıdaki AKS Seçenekleri İle İlgili Bilgilendirmeden Faydalanabilirsiniz)

6- Tesisat Yok İse, Her Mekan İçin En Fazla Kaç Adet Radyatör Kullanabilirsiniz

7- Her Mekanın Ayrı Ayrı, Metrekaresi ve Tavan Yüksekliğiniz

8- Renk Tercihiniz


Bu bilgileri, bize ulaştığınız e-ticaret/bayi web sitesi platformlarında belirtilen e-mail, telefon veya canlı destek aracılığı ile iletebilirsiniz.


Evinizde Kombi Kullanıyor İseniz;
75/65-20° Değerlerini Baz Alınız.

Eviniz Merkezi Sistem İse;
90/70-20° Değerlerini Baz Alınız.

Evinizde Isı Pompası Kullanıyor İseniz;
55/45-20° Değerlerini Baz Alınız.


Kcal/h Cinsinden


• Isıl Güç 75/65-20° ∆t=50°C = 2594 Kcal/h

• Isıl Güç 90/70-20° ∆t=60°C = 3268 Kcal/h

• Isıl Güç 55/45-20° ∆t=30°C = 1328 Kcal/h


Watt Cinsinden

• Isıl Güç 75/65-20° ∆t=50°C = 3016 Watt

• Isıl Güç 90/70-20° ∆t=60°C = 3800 Watt

• Isıl Güç 55/45-20° ∆t=30°C = 1545 Watt


Btu Cinsinden

• Isıl Güç 75/65-20° ∆t=50°C = 10293 Btu

• Isıl Güç 90/70-20° ∆t=60°C = 12969 Btu

• Isıl Güç 55/45-20° ∆t=30°C = 5272 Btu

ALÜMİNYUM RADYATÖR DUVARA VE ALÇIPAN YÜZEYE MONTAJ ŞEMASI

Alüminyum Radyatörler, klasik panel radyatörlere veya çelik dekoratif radyatörlere göre daha hafif olup, alçıpan yüzeylere de montajı daha kolaydır.

Alçıpan duvar uygulamanızı yapmadan önce, alçıpan dikey profillerini radyatörlerimize uygun genişlikte hazırlamanız gerekmektedir.

Şu an incelemekte olduğunuz Alüminyum Radyatörün Yüksekliği 1900 mm (Şemada H ile temsil edilmektedir), Genişliği ise 1036 mm'dir. (Şemada W ile temsil edilmektedir.)

Buna göre, yukarıdaki şemada göreceğiniz C değeri 896 mm olup, E değeri ise 1790 mm'dir.

RADYATÖRÜNÜZE UYGUN VANA SEÇİMİ NASIL YAPILMALI?

Alüminyum radyatör görsellerinde kullanılan vana ve boru gizleme kılıfları aksi belirtilmediği sürece fiyata dahil değildir, ilgili kategorilerden seçim yapıp satın alabilirsiniz.

Öncelikle, hatalı radyatör vanası seçimi yapılması halinde bile, müşteri memnuniyeti ilkesi çerçevesinde kargo bedellerini de karşılamak sureti ile radyatör vananızı hemen doğrusu ile değiştirdiğimizi bilmenizi isteriz.

Her ne kadar, bu değişim tarafımızdan koşulsuz yapılmakta olsa bile, kargonun geri gelip yenisi sizlere ulaşıncaya kadar zaman kaybı olmaktadır.

Radyatör vananızın değişimi sebebi ile zaman kaybı yaşamamanız adına, sizlere seçimlerinizde yardımcı olacak aşağıdaki kılavuzu hazırladık.

Tesisatlarımızda Pex, PPRC ve Demir boru gibi farklı borular kullanılmaktadır.

Vanalarımızın bir ucu radyatörünüze monte edilirken, diğer ucunun da duvardan veya zemininizden çıkan borulara monte edilmesi gerekmektedir.

Birinci aşamada tesisatınızın zeminden mi yoksa duvardan mı çıktığını bilmeniz gerekmektedir.

Tesisatınız duvardan çıkıyor ise;

Almanız gereken vana KÖŞE RADYATÖR VANASI'dır. Tercihinize göre standart Köşe Radyatör Vanası alabileceğiniz gibi, Köşe Termostatik Vana da kullanabilirsiniz.Burada önemli olan, vananın KÖŞE olmasıdır.

Tesisatınız zeminden çıkıyor ise;


Alt Orta/Sağ/Sol 50 mm Girişli Alüminyum radyatörler için almanız gereken vana DÜZ RADYATÖR VANASI'dır. Tercihinize göre Multiblock Termostatik vana da kullanabilirsiniz.

Standart Girişli Alüminyum radyatör için ise KÖŞE RADYATÖR VANASI almalısınız.


Seçimin temel mantığı, radyatör su giriş-çıkış diş ekseni ile tesisat borunuzun ekseni aynı ise DÜZ RADYATÖR VANASI, eksenleri arasında 90º lik bir açı var ise KÖŞE RADYATÖR VANASI almalısınız.

Köşe veya Düz vana seçimini yaptıktan sonra tesisat boru cinsinizi tespit etmeniz gerekmektedir, bunun için aşağıdaki açıklama ve görselden yararlanabilirsiniz.

Pex Tesisat Boruları

Pex borular tesisatçılarımız tarafından kılıflı boru olarak da anılmaktadır. 16 mm veya çok nadiren 17 mm çapındaki borular bir kılıfın içerisindedir.

Kılıf veya boru renkleri markalarına göre farklılık gösterebilmektedir.

PPRC borulara nazaran daha yumuşak olmaları sebebi ile eliniz ile duvardan çıkan pex boru parçasını sağa sola bir miktar oynatabilirsiniz.

PPRC Tesisat Boruları

Gerek sıva üstü, gerek ise sıva altı uygulanabilmektedir.

Özel PPRC boru kaynak makinası ile birbirine kaynatılarak tesisat hazırlanmaktadır.

Herhangi bir kılıfın içinde bulunmazlar.

Duvardan veya zeminden çıkan kısa boru parçası kalındır ve eliniz ile sağa sola kolaylıkla oynatamazsınız.

Tesisatçılarımız genellikle 20'lik plastik boru olarak adlandırırlar.

Demir Tesisat Boruları

Genelde çok eski binalarda bulunur. Yeni yapılan tesisatlarda pek tercih edilmemektedir.

PPRC ve Demir borulu tesisatlarda aynı (PPRC için uygun olan) vana kullanılmaktadır.

Son olarak, yukarıdaki bilgiler ışığında aşağıdaki görselden boru cinsinizi belirleyiniz.

İncelemekte olduğunuz Alüminyum Radyatör'ün rengine uygun vana ve boru gizleme kılıflarını bulunduğunuz sayfada göreceğiniz AKSESUARLAR bölümünden de seçip, sayfa değiştirmeden sepete ekleyebilirsiniz.

RADYATÖRE UYGUN BORU GİZLEME KILIFI SEÇİMİ NASIL YAPILMALI?


Vana seçimi sırasında tesisatınızın Pex, PPRC veya Demir boru ile mi yapıldığını belirlemiştiniz.

Boru gizleme kılıfı seçerken de yine, ürün açıklamalarında belirttiğimiz Pex, PPRC tabirlerine bakıp tesisatınıza uygun olanı seçmelisiniz.

BORU GİZLEME KILIFLARI sayfasından havlupanınızın rengine uygun seçim yapabileceğiniz gibi, bulunduğunuz sayfada göreceğiniz AKSESUARLAR bölümünden de seçim yapıp, sayfa değiştirmeden sepete ekleyebilirsiniz.

PAKETLEME DETAYLARI

• Vana, purjör ve Kör tapa giriş dişleri koruma amacı ile özel plastik tapalar ile kapatılmaktadır.

• Radyatörünüz, montaj seti ile birlikte balonlu naylona sarılıp, darbelere karşı köşe ve yan koruyucular takıldıktan sonra karton kutuya yerleştirilmektedir.

• Kutunuzun üzeri sıcak Shrink ile kaplanıp, radyatörün su, çamur, toz vs. çevresel faktörlerden
